×
0769-82327388
文章來源 : 廣東優科檢測 發表時間：2023-06-02 瀏覽數量：

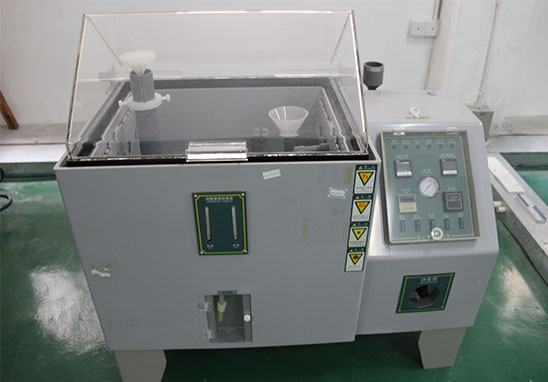

鹽霧試驗是通過利用鹽霧試驗設備所創造的人工模擬鹽霧環境條件來考核產品或金屬材料耐腐蝕性能的環境試驗。優科檢測是具備CNAS資質認可的專業第三方鹽霧測試機構，接下來為大家介紹第三方鹽霧試驗的常見問題。
問題1：鹽霧溶液配制的溫度是多少？pH值測量的溫度是多少？
答：可以按GB/T 10125-2021要求：溶液配制和pH測量的溫度均在（25±2）℃。
問題2：中性鹽霧試驗中，對收集溶液，標準中pH范圍規定在6.5-7.2；那么配置溶液的pH值在什么范圍內合適呢？

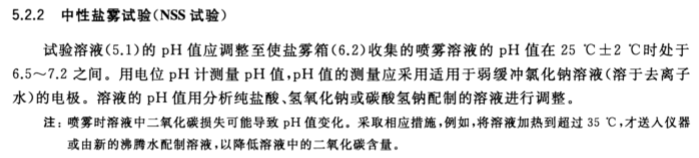

答：在GB/T 10125-2021條款5.2.2
初始配制溶液也是要遵循這個范圍，pH或高或低要根據實際收集液情況來調節，這個需要經驗積累總結。
問題3：鹽霧試驗失效的相關判定
答：電鍍層或金屬件可以參考GB/T 6461進行評價；涂層根據GB/T 1766或ISO 4628系列標準來評價。至于是否合格，則要根據產品標準的量化指標來評定。
問題4：長時間的中性鹽霧試驗可以用相應縮短時間的酸性鹽霧試驗代替嗎？
答：不能。具體材料在特定試驗環境的腐蝕情況不一致。這個跟材料本身特性有關。
問題5：鹽霧試驗的時間該如何確定？有什么依據么？
答：比照類似材質的產品的測試時間進行測試。一般推薦：16h、24h、48h、72h、96h、120h、144h、168h、240h、480h、720h…. 選取最接近的時間進行測試。可以參考QC/T 625或QC/T 484。
問題6：中性鹽霧配制溶液濃度(50±5)g/L，單位：g/L，表示含義？是否表示1L水里溶解50±5g的氯化鈉？溶液濃度可以配制成55g/L嗎？
答：是的。一般按中位值配制，才能達到范圍值。
問題7：中性鹽霧多長時間測試一次收集液的濃度/PH值？
答：一般推薦至少16h，24h，比較常見。
問題8：標準10125-2021，銅加速乙酸鹽霧試驗在配制好的氯化鈉溶液中入氯化銅，其濃度為0.26g/L±0.02g/L，此濃度是否可理解為1L氯化鈉溶液中加入0.26g±0.02g的氯化銅？另外銅加速乙酸鹽霧試驗原始溶液的PH值要求在多少范圍？
答：加入的是二水合氯化銅（CuCl2.2H2O）。CASS初始溶液pH值在3.0~3.1，GB/T 10125-2021標準有推薦。
問題9：小部件采用什么方式架設放置，如螺釘？此類產品腐蝕面積該如何計算？
答：根據GB/T 10125-2021：試樣原則上應放平。測試樣品受試表面與垂直方向成20°±5°，對于不規則的試樣，也應盡可能接近上述的規定。如果使用其它方式，如螺絲使用懸掛方式，這些事先要雙方確認，并在報告中記錄。
問題10：GB/T 10125-2021和GB/T 2423.17-2008這兩份標準中關于鹽霧試驗后的樣品處理方式不同，是先清洗再干燥，還是先干燥再清洗？
答：2份標準對試驗后樣品處理方式是不一樣的，應根據不同的標準來處理。
GB/T 10125-2012: 試驗結束后取出試樣，為減少腐蝕產物的脫落，試樣在清洗前放在室內自然干燥0.5h~1h，然后用溫度不高于40℃的潔凈流動水輕輕清洗以除去試樣表面殘留的鹽溶液，接著在距離試樣約300mm處用氣壓不超過200kPa的空氣立即吹干。
GB/T 2423.17-2008: 試驗結束后，除非有相反規定，小試樣應在自來水下沖洗5min,然后用蒸餾水或者去離子水沖洗，然后晃動或者用氣流干燥去掉水滴。清洗用水的溫度不超過35℃。如有必要，相關規范應規定較大的清洗和干燥方法。試樣應在標準恢復條件下放置，不少于1h，且不超過2h。
獲取報價
如果您對我司的產品或服務有任何意見或者建議，您可以通過這個渠道給予我們反饋。您的留言我們會盡快回復！
掃碼咨詢
微信訂閱號
