久久久久亚洲精品成人网,欧美成人精品色午夜免费观看,欧美日韩自拍精品,911午夜福利精品

網絡 (R-C/C/R)屬于無源器件，進入汽車電子領域需要通過AEC-Q200認證測試，廣東優科檢測是具備AEC-Q200標準全項CNAS檢測資質和檢測能力的第三方檢測機構，可提供網絡 (R-C/C/R)AEC-Q200認證測試服務，并可出具國際認可的第三方AEC-Q200測試報告。

網絡 (R-C/C/R)AEC-Q200認證需要提供多少樣品？

AEC-Q200 Table 1中列出了整個測試要求的樣品數量，依據每類產品的測試項目準備樣品，特別要求所有測試只接受零失敗。

網絡 (R-C/C/R)AEC-Q200認證依據AEC-Q200 Table 6進行測試，根據Table 6規定試驗項目，可得出引腳產品樣品需583PCS；貼片產品樣品需643PCS。

由于部分測試還需模擬產品焊接在電路板上的狀態，考慮到多種焊接方式，每種條件多加15個樣品進行測試。

網絡 (R-C/C/R)AEC-Q200認證測試項目

1. Pre- and PostStress Electrical Test 預應力和后應力電氣測試

測試方法：用戶規格書

附加要求：除非適用的應力參考和表 6 中的附加要求規定，否則都要進行測試。

2. High Temperature Exposure (Storage) 高溫存儲測試

測試方法：MIL-STD-202 Method 108

附加要求：1000 小時。 在額定溫度下（例如 85°C 的零件可以在 85°C 下儲存 1000 小時。同樣適用于 125°C 的零件。

在測試結束后 24±4 小時進行測量。

3. Temperature Cycling 溫度循環測試

測試方法：JESD22 Method JA-104

附加要求：1000 次循環（-55°C 至 125°C） 注意：如果 85C 部分，1000 次循環將在該溫度下進行。 在測試結束后 24±4 小時進行測量。 每個極端溫度下的最長停留時間為 30 分鐘。 1分鐘最大過渡時間。

4. Biased Humidity 濕度偏置測試

測試方法：MIL-STD-202 Method 103

附加要求：1000 小時 85°C/85%RH。

電容器網絡 - 額定電壓

電阻網絡 - 10% 額定功率。

在測試結束后 24±4 小時進行測量。

5. Operational Life 工作壽命

測試方法：MIL-STD-202 Method 108

附加要求：1000 小時。 TA=85°C 注：如果 125°C 分 1000 小時。 將處于該額定溫度。 額定電壓。

在測試結束后 24±4 小時進行測量。

6. External Visual 外觀檢查

測試方法：MIL-STD-883 Method 2009

附加要求：檢查設備結構、標記和工藝。

不需要電氣測試。

7. Physical Dimension 物理尺寸

測試方法：JESD22 Method JB-100

附加要求：根據適用的設備詳細規范驗證物理尺寸。 注意：用戶和供應商規范。

不需要電氣測試。

8. Terminal Strength (Leaded) 引出端強度（引腳）

測試方法：MIL-STD-202 Method 211

附加要求：僅測試引線設備引線完整性。 條件：A (227g), C (227 克)

9. Resistance to Solvents 耐溶劑性試驗

測試方法：MIL-STD-202 Method 215

附加要求：添加水性洗滌化學品 – OKEM Clean 或等效物。 不要使用禁用的溶劑。

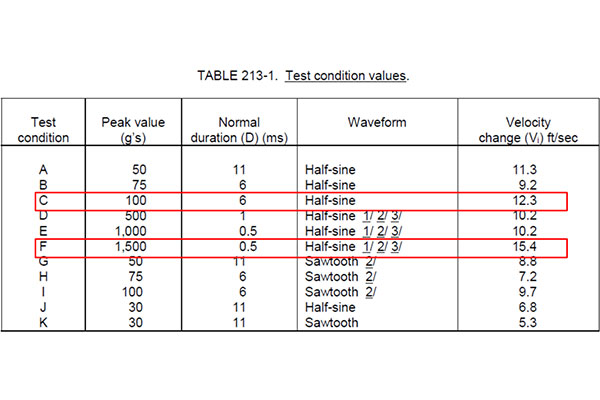

10. Mechanical Shock 機械沖擊

測試方法：MIL-STD-202 Method 213

附加要求：Method 213 的圖 1。條件 C

11. Vibration 振動

測試方法：MIL-STD-202 Method 204

附加要求：5 g 持續 20 分鐘，3 個方向各 12 個循環。

注意：5g 持續 20 分鐘，3 個方向各 12 個循環。

注意：使用 8"X5" PCB 0.031" 厚，在一個長邊上有 7 個固定點，在相對兩側的角上使用 2 個固定點。

零件安裝在距任何安全點 2" 以內。測試頻率為 10-2000 Hz。

12. Resistance to Soldering Heat 耐焊接熱

測試方法：MIL-STD-202 Method 210

附加要求：條件 B 樣品沒有預熱。 注意：單波焊接 - SMD 的程序 2 和器件主體 1.5mm 范圍內帶焊料的程序 1。

13. ESD 靜電放電

測試方法：AEC-Q200-002 or ISO/DIS 10605

14. Solderability 可焊性

測試方法：J-STD-002

附加要求：適用于引線式和 SMD。 不需要電氣測試。

放大倍數 50 X。條件：

含鉛：方法 A @ 235°C，類別 3。

SMD：a) 方法 B，4 小時 @ 155°C 干熱 @ 235°C

b) 方法 B @ 215°C 類別 3。

c) 方法 D 類別 3 @ 260°C。

15. Electrical Characterization 電氣特性

測試方法：用戶規格書

附加要求：對每批和樣本大小要求進行參數測試，匯總顯示室溫下的最小、最大、平均和標準偏差以及最小和最大工作溫度。

16. Flammability 易燃性

測試方法：UL-94

附加要求：V-0或V-1可接受。不需要電氣測試。

17. Board Flex 板彎曲

測試方法：AEC-Q200-005

附加要求：支撐時間至少為60秒。

18. Terminal Strength (SMD) 端子強度（表面貼裝元件）

測試方法：AEC-Q200-006

19. Salt Spray 鹽霧

測試方法：MIL-STD-202 Method 101

附加要求：測試條件 B。

注：預應力電氣測試也可作為電氣特性。

需要在 250 小時和 500 小時進行 1000 小時測試的間隔測量。

網絡 (R-C/C/R)AEC-Q200認證測試驗收標準

根據供應商規范，除非在用戶組件規范中另有規定。

以上就是關于網絡 (R-C/C/R)AEC-Q200認證測試哪里可以做的介紹，網絡 (R-C/C/R)AEC-Q200認證包含多項長時間的環境應力測試，整個測試周期大概需要3個月左右，如果您有網絡 (R-C/C/R)產品需要做AEC-Q200認證，歡迎聯系廣東優科檢測工程師！
