×
0769-82327388
文章來源 : 廣東優科檢測 發表時間：2022-04-24 瀏覽數量：
鹽霧試驗是模擬產品在嚴酷的環境氣候中的環境應力可靠性測試，被廣泛用于電子，化工，汽車，航空，通訊等領域。車規電子元器件NSS、AASS、CASS、交變鹽霧試驗的標準及方法又是怎么的呢？小編今天為大家一一講解。
車規電子元器件鹽霧試驗的目的
考核產品材料耐鹽霧腐蝕的能力
車規電子元器件鹽霧試驗依據標準
GB/T 10125-2012/ISO 9227:2006 人造氣氛腐蝕試驗 鹽霧試驗
GB/T 2423.17-2008/IEC 60068-2-11:1981 電工電子產品環境試驗
ASTM B117－2016：操作鹽霧測試機 1 的標準實驗方法
GB/T 2423.18(IEC 60068-2-52) 環境試驗試驗方法試驗Kb：鹽霧，交變(氯化鈉溶液)
ISO 16750-4條款5.5.2道路車輛電氣和電子裝備的環境條件和試驗第4部分:氣候環境
CETP 00.00-L-467全球實驗室加速循環腐蝕試驗
VCS 1027,1449 加速性腐蝕測試
車規電子元器件NSS、AASS、CASS、交變鹽霧試驗
中性鹽霧試驗（NSS試驗）

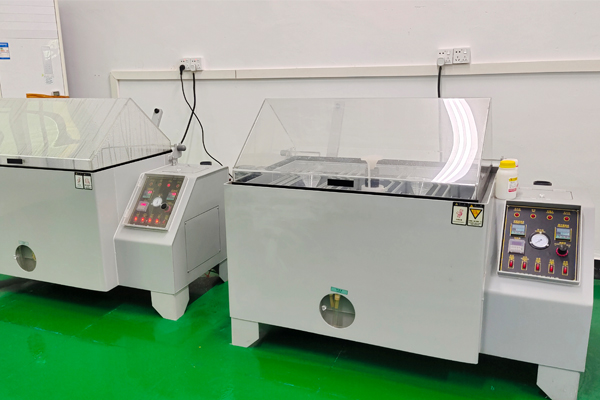

試驗設備
中性鹽霧試驗機
環境要求
溫度：(35±2)℃
濕度：≥95%RH
鹽霧的沉降率
1～2ml/80cm2.h之間
測試方法
1、將含有98%的氯化鈉用蒸餾水稀釋為(5士0.5)%氯化鈉水，使中性鹽霧pH值為6.5～7.2的鹽霧通過噴霧裝置進行噴霧。
2、將試樣放置在中性鹽霧試驗機的夾具上。
3、設置時間一般為24h。
4、讓鹽霧沉降到待測試驗件上，經過一定時間觀察其表面腐蝕狀態。
測試判定要素
腐蝕特征、腐蝕面積、重量變化、經驗。
乙酸鹽霧試驗（AASS試驗）

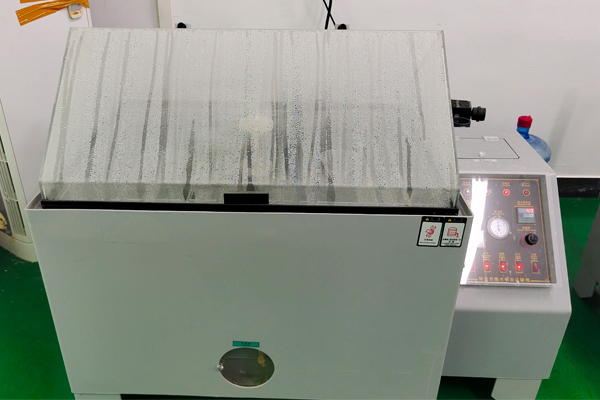

試驗設備
乙酸鹽霧試驗機
環境要求
溫度：(35±2)℃
濕度：≥95%RH
鹽霧沉降率
1～2ml/80cm2.h之間
測試方法
1、將含有98%的氯化鈉用蒸餾水稀釋為(5士0.5)%氯化鈉水，加入少量醋酸，使中性鹽霧pH值為3的乙酸鹽霧通過噴霧裝置進行噴霧。
2、將試樣放置在中性鹽霧試驗機的夾具上。
3、設置時間一般為24h。
4、讓鹽霧沉降到待測試驗件上，經過一定時間觀察其表面腐蝕狀態。
測試判定要素
腐蝕特征、腐蝕面積、重量變化、經驗。
銅鹽加速醋酸鹽霧試驗(CASS試驗)

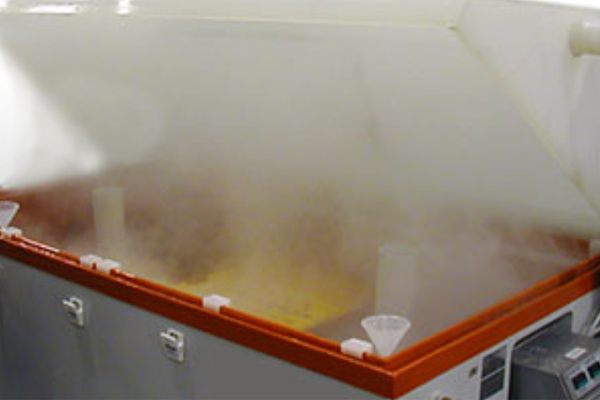

試驗設備
銅鹽加速醋酸鹽霧試驗機
環境要求
溫度：(35±2)℃
濕度：≥95%RH
鹽霧沉降率
1～2ml/80cm2.h之間
測試方法
1、將含有98%的氯化鈉用蒸餾水稀釋為(5士0.5)%氯化鈉水，加入二水氯化銅，使其濃度為0.26g/L，使中性鹽霧pH值為3.1-3.3(試驗參考GB/T 10125人造氣氛腐蝕試驗)的銅鹽加速醋酸通過噴霧裝置進行噴霧。
2、將試樣放置在中性鹽霧試驗機的夾具上。
3、設置時間一般為24h。
4、讓鹽霧沉降到待測試驗件上，經過一定時間觀察其表面腐蝕狀態。
測試判定要素
腐蝕特征、腐蝕面積、重量變化、經驗。
交變鹽霧試驗

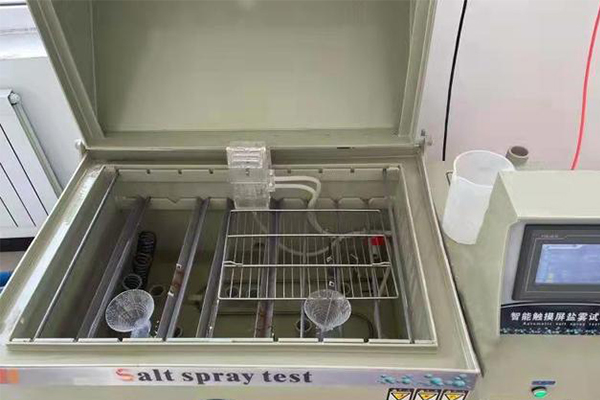

試驗設備
交變鹽霧試驗機
一種綜合鹽霧試驗(采用交變鹽霧試驗箱實現)，它實際上是中性鹽霧試驗加恒定濕熱試驗。它主要用于空腔型的整機產品，通過潮態環境的滲透，使鹽霧腐蝕不但在產品表面產生，也在產品內部產生。它是將產品在鹽霧和濕熱兩種環境條件下交替轉換，考核整機產品的電性能和機械性能有無變化。
測試判定要素
機構、電性能、機械性能
車規電子元器件NSS、AASS、CASS、交變鹽霧試驗檢測報告辦理流程
1. 業務咨詢：申請人提供產品資料、圖片及測試要求給我司；
2. 工程報價：根據申請人提供的資料，工程師作出評估，確定測試項目，并向申請方口頭報價；
3. 提供資料：申請方接受口頭報價后，測試樣品提交到我司；
4. 支付款項：收到樣品后向申請方發出書面報價，申請方根據書面報價安排付款；
5. 樣品測試：依照所適用的標準或客戶要求進行產品測試；
6. 出具報告：測試完成實驗室出具測試報告，結案。
以上就是關于車規電子元器件NSS、AASS、CASS、交變鹽霧試驗的全部內容，希望對您有所幫助！優科實驗室具備AEC-Q100/101/102/103/104/200標準檢測資質和檢測能力，可提供aec-q200車規壓敏電阻偏置濕度試驗、車規級集成電路、分立半導體器件、光電半導體器件、傳感器、被動元件AEC-Q檢測認證服務，歡迎您來電咨詢！
獲取報價
如果您對我司的產品或服務有任何意見或者建議，您可以通過這個渠道給予我們反饋。您的留言我們會盡快回復！
掃碼咨詢
微信訂閱號<strike id="qqqac"></strike>
