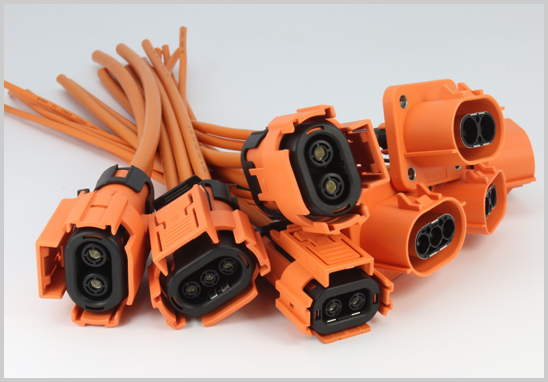

隨著新能源汽車技術的快速發展,高壓線束作為連接電池、電機、電控系統的核心部件,其電磁兼容性(EMC)直接影響整車安全性和可靠性。屏蔽效能測試是評估高壓線束及連接器電磁屏蔽性能的關鍵環節,旨在通過科學手段驗證其抵御外部電磁干擾(EMI)和防止自身電磁泄漏的能力。

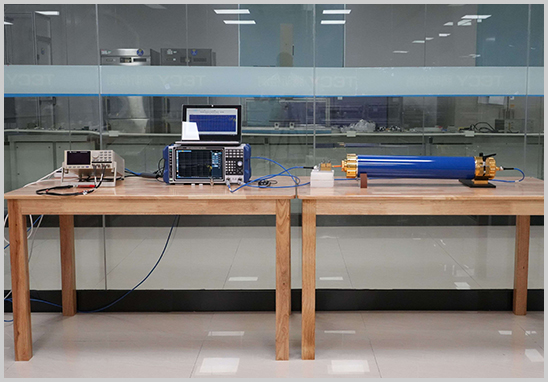

優科檢測認證實驗室配備CoMeT 40/90、Triaxial Cell、網絡分析儀等先進設備,可依據IEC 62153-4系列、GB/T 37133、GB/T 18387等國際及國內標準,為客戶提供新能源汽車高壓線束屏蔽效能測試服務。
1. 保障整車電磁兼容性
高壓線束作為電磁信號傳輸通道,若屏蔽性能不足,可能導致信號干擾、系統誤動作,甚至引發安全隱患。例如,三軸法測試可評估屏蔽層對外部干擾的抑制能力,確保高壓系統在復雜電磁環境中的穩定運行。
2. 滿足主機廠及行業標準要求
國內外主機廠普遍將線束屏蔽性能列為必測項目,如GB/T 37133-2018要求屏蔽層覆蓋率≥85%、表面轉移阻抗≤100mΩ/m(頻率范圍150kHz-1GHz),GB/T 18387規定電磁輻射限值以避免對車載通信系統的干擾。通過測試可確保產品符合法規要求,規避市場準入風險。
3. 提升產品安全與可靠性
高壓線束的屏蔽效能不足可能引發短路、漏電、火災等風險。通過測試優化屏蔽設計,可降低故障率,延長產品壽命。
測試依據國際及行業主流標準,涵蓋以下關鍵規范:
- IEC 62153-4系列:金屬通信電纜電磁兼容性測試方法,包括表面轉移阻抗、屏蔽衰減等參數。
- GB/T 37133-2018:聚焦高壓大電流線束和連接器,規定屏蔽衰減測試(三同軸法/三軸法)及轉移阻抗要求。
- T/CSAE 189-2021:針對高壓屏蔽線纜及連接器的表面轉移阻抗測試方法。
- GB/T 18387:電動汽車電磁輻射限值測試,確保對車載通信系統的無干擾。
- QC/T 1037-2016:新能源汽車高壓線纜耐壓、絕緣電阻等基礎性能要求。
實驗室提供三種主流測試方法,滿足不同場景需求:

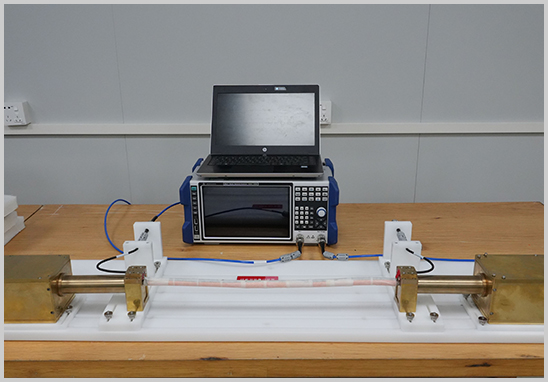

1. 三同軸法(或三軸法)
- 適用對象:高壓屏蔽線纜及線束(單芯/多芯)。
- 測試參數:表面轉移阻抗、屏蔽衰減。
- 要求:
- 屏蔽層覆蓋率≥85%(GB/T 37133-2018);
- 表面轉移阻抗≤100mΩ/m(頻率范圍150kHz-1GHz);
- 線纜長度不超過測試夾具的1.5倍,接觸電阻<2mΩ。
- 優勢:高頻段(≤3GHz)屏蔽效能評估精準,動態范圍廣。
2. 管中管法
- 適用對象:高低壓連接器。
- 測試參數:屏蔽衰減、轉移阻抗。
- 要求:延長管與連接器線纜盡可能短,減少外部干擾。
- 優勢:專為連接器設計,模擬真實安裝環境。
3. 線注入法
- 適用對象:屏蔽線纜、線束及連接器。
- 測試參數:表面轉移阻抗。
- 要求:從多角度注入電流,確保結果準確性。
- 優勢:成本低、布置簡單,適合低頻段測試。
1. 聯系機構:通過官網或客服確認測試需求,提供產品型號及技術參數。
2. 確定標準:根據客戶用途選擇適用標準(如GB/T 37133、GB/T 18387、IEC 62153-4-3)。
3. 送樣檢測:按實驗室要求寄送樣品。
4. 執行測試:工程師采用指定方法進行測試,全程記錄數據。
5. 出具報告:3-7個工作日內完成報告,支持加急服務。
6. 報告應用:用于主機廠認證、出口備案或產品改進。
- 專業資質:實驗室通過CMA/CNAS認證,報告全球通用。
- 技術團隊:擁有多年新能源汽車測試經驗,熟悉主機廠企標。
- 高效服務:提供理論+實操培訓,協助企業快速掌握測試要點。
- 全面覆蓋:支持三同軸法、管中管法、線注入法,滿足GB/T 37133-2018、GB/T 18387及國內外主機廠企標要求。
