廣東優科檢測是已獲得CNAS和CMA資質認可的第三方檢測機構，實驗室具備機械沖擊試驗、振動測試、溫升測試等可靠性檢測能力，可出具CNAS檢測報告。下面為大家介紹連接器接插件機械沖擊試驗。

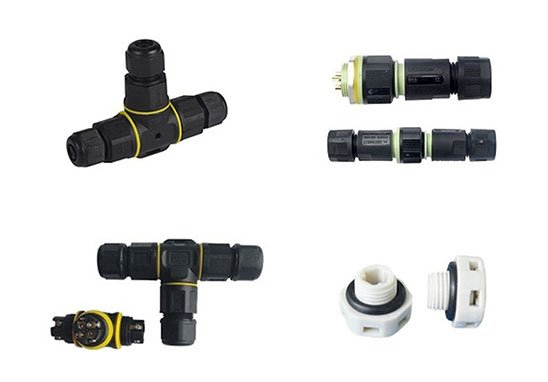

連接器接插件機械沖擊試驗
連接器接插件機械沖擊也稱物理沖擊，是模擬消費者在加速運動負載下使用產品的狀況，確保在不同加速環境下的產品的連接功能。
試驗目的：確定產品在結構和功能上能夠承受在運輸和使用環境中所遇到的不常發生的非重復和(或)重復的沖擊，由于安全性目的對產品的完整性的評估。
試驗依據：EIA-364-28、EIA-364-27、MIL-STD-1344A,2005、MIL-STD-1344A,2004。
試驗設備：
1、沖擊測試機（含波形產生器）
2、頻譜分析儀（含加速規）
3、斷電監測器

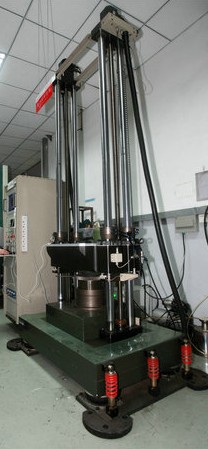

沖擊測試機
試驗方法：
1、連接器接插件樣品必須事先串聯端子，連成回路，并固定于機臺上的夾治具上。注意受測連接器接插件樣品在所定義正交的三個軸向上，必須輪流受測。
2、依據所指定的沖擊波形，如半正弦波、方波或鋸齒波等，在機臺底座更換相關的波形產生器，滿足規格要求的G值及波形作用時間或速度變化。
3、緊貼加速規于機臺上方，并利用頻譜分析攝取沖擊波形的訊號。
4、針對不同的產品及數量的樣本，適當增減機臺落下的高度，并參考頻譜分析儀的實際數據及落下壓力的數據，以滿足沖擊波形的規格條件。
5、注意每個單一軸向的正負方向，依規定每個連接器接插件樣品皆須經過三個正交軸向（包括正負方向）分別施加連續三次的沖擊動作，共合計18次的沖擊。
6、各個受測的樣本的回爐，必須與斷電監測器串聯，以利于沖擊測試過程中，作為斷電與否的判定依據。
注意事項：
1、受測連接器接插件樣品必須牢固架設在機器臺面并蓋上安全護蓋，以免在沖擊測試時物體飛濺，發生危險。
2、加速規盡量放置機器臺面的中心位置或接近臺面表面所獲得的沖擊波形愈精確。
測試要點：
a. 沖擊脈沖：half-sine or sawtooth（兩者加速度峰值不一樣）；
b. 連接器接插件樣品已full wired and mated，并加有負載，負載：100mA Max；
c. 三個互相垂直平面上六個方向各3次，共18次；
d. 一般在使用的脈沖，峰值加速度為30Gs，周期為11ms 。
規范要求：no discontinuities of one microsecond（不發生瞬斷）
以上就是關于連接器接插件可靠性測試機械沖擊試驗的介紹，如果您有連接器接插件產品需要做機械沖擊試驗、振動測試、溫升測試等可靠性檢測，歡迎聯系廣東優科檢測工程師。
